Редактор лекал в браузере. Точки, линии, насечки.
В кадре — лекало, лист А4, контрастный фон. Получи:
Без установок, без регистрации, с редактором в браузере.
Всё происходит прямо в браузере. От фотографии на телефоне до пакета из трёх файлов — минута. Не нужны сканеры, линейки, CAD-приложения и специальные знания.
Разложи лекало на ровной поверхности. Главное — чтобы фон контрастно отличался от самого лекала. Рядом положи чистый лист А4, он нужен для масштаба. Сфотографируй сверху перпендикулярно, чтобы всё попало в кадр.

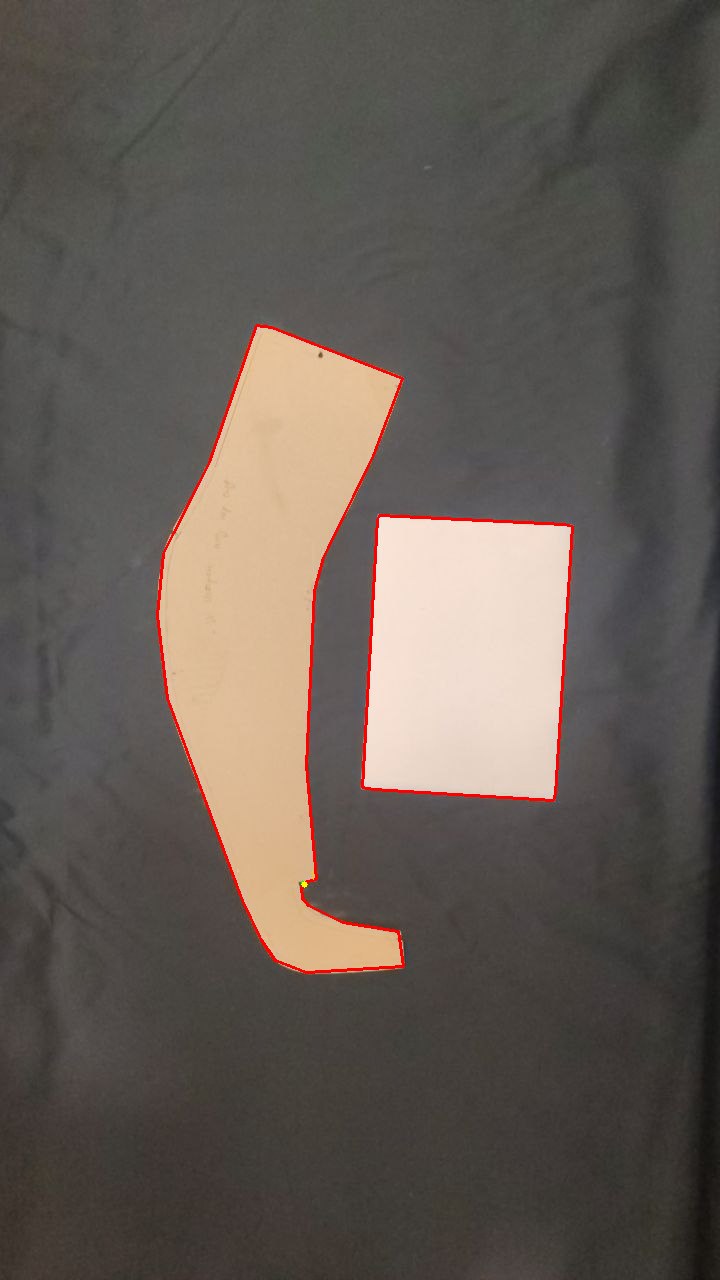

Перетяни фото в область загрузки. Алгоритм найдёт А4, выпрямит перспективу, обведёт контур и отметит насечки.

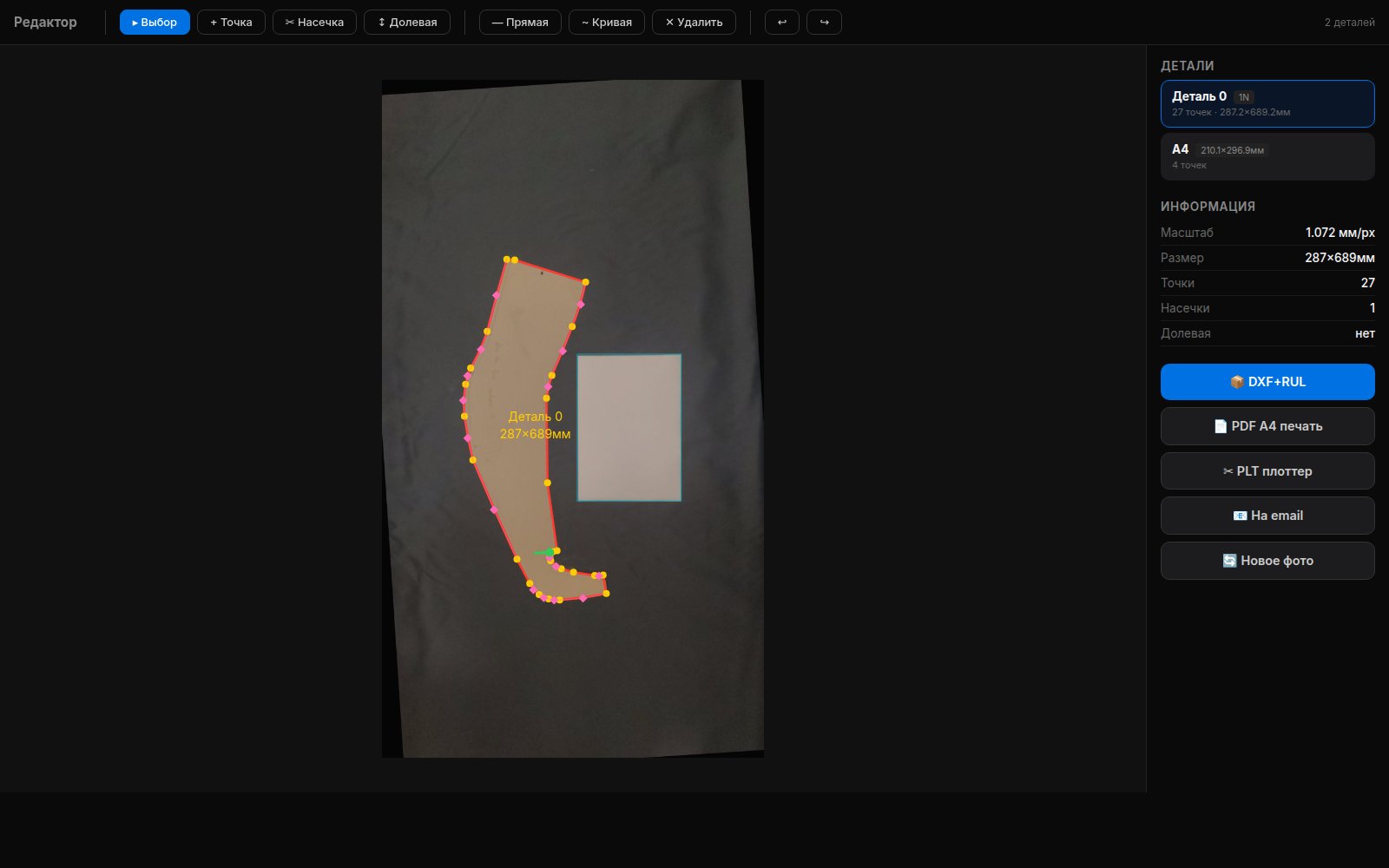

Рассматриваешь контур крупно в редакторе прямо в браузере. Если алгоритм обвёл неточно — двигай точки, гни кривые, двигай насечки. Без CAD, плагинов и установок.
Получаешь DXF для швейного CAD, PDF с разбивкой на А4 для печати и PLT для плоттера. Всё в одном архиве.
В архиве — три независимых файла. Один для индустриального CAD с правильными слоями по AAMA. Второй — для обычного принтера А4. Третий — для бытовых и промышленных плоттеров.
Стандарт AAMA / ASTM с правильной структурой слоёв. Контур, точки поворота, насечки и долевая нить — каждый элемент на своём месте.
Автоматическая разбивка большого лекала на листы А4 с перехлёстом 10 мм. Стыковочные метки и карта сборки — чтобы собрать без путаницы.
Формат HPGL для большинства бытовых и промышленных плоттеров. Команды PU/PD, единицы 40 на мм, готов к резке или печати рулоном.
Рассматриваешь деталь крупно. Меняешь линии и точки. Ставишь насечки и долевую. Скачиваешь DXF, PDF, PLT. Редактор открывается одной кнопкой — сразу на готовом результате, без установок и плагинов.
Чем точнее фото, тем меньше правок после. А4 — это не для красоты: без него алгоритм не знает масштаба и не умеет переводить пиксели в миллиметры.
Положи рядом с лекалом чистый лист А4 так, чтобы он полностью попадал в кадр. Это масштабный эталон.
Держи телефон перпендикулярно полу. Наклон больше 15° искажает перспективу. Включи сетку камеры.
Фон должен заметно отличаться от лекала по цвету — светлое лекало на тёмной поверхности, тёмное на светлой. Без ковров, складок и рисунков, чтобы контур читался чисто.
У окна днём — идеально. Без вспышки и без теней от люстры. Следи, чтобы тень от телефона не падала на лекало.
Не снимай на ковре или цветастой скатерти, не держи телефон под углом, не забывай про А4 (без него нет масштаба), не используй вспышку — она создаёт резкие тени по краям лекала.
Индустриальные CAD, бытовые редакторы и плоттеры. Если твоего нет в списке — с высокой вероятностью всё равно откроет.
Загружать своё фото, оцифровывать и править в редакторе — бесплатно. Платно только скачать готовые файлы: по 10 BYN за каждую деталь (DXF + PDF + PLT в архиве). Без скрытых платежей. Для крупных объёмов — индивидуальные условия.
один DXF + PDF + PLT в архиве
индивидуальные условия для фабрик и ателье
Если твоего вопроса здесь нет — напиши в Telegram, отвечает живой человек.
При правильной съёмке — средняя ошибка ±1.5 мм на лекале формата А2. Если фото под углом или без листа А4 — ошибка будет больше.
Попробуй на нашем демо: скачай все три формата бесплатно, открой в своём CAD, распечатай PDF, прогони PLT на плоттере. Убедился, что всё подходит — только тогда грузи своё.
Сразу после обработки открывается редактор — можно двигать точки, добавлять кривые Безье, ставить насечки, менять долевую. Всё в браузере, с undo/redo.
После правок нажимаешь «Экспорт» и получаешь обновлённые DXF, PDF и PLT.
А4 — единственный точный и общедоступный эталон масштаба. Алгоритм находит его, измеряет в пикселях и переводит всё в миллиметры. Без А4 получается лекало «условных» размеров, непригодное для реального раскроя.
Приложения нет — и специально. Всё работает в браузере на любом устройстве: телефоне, планшете, ноутбуке. Никаких установок и обновлений.
Мы отдаём DXF по стандарту AAMA / ASTM. Его читают Gerber AccuMark, Lectra Modaris, Optitex, Seamly2D, Valentina, AutoCAD, Fusion 360 и большинство других систем. Если у тебя редкий CAD — пришли тестовый файл, подстроимся.
Карты Visa / Mastercard / Белкарт и ЕРИП для Беларуси, перевод на карту самозанятого. За пределами РБ — Stripe или PayPal по запросу. Чек после оплаты приходит на e-mail.
Формально — это 50 × 10 = 500 BYN по базовому тарифу. Но на большие объёмы (от 20 деталей или серии коллекций) делаем индивидуальное предложение: напиши на hi@photodigitizer.by с описанием задачи, пришлём цену пакета и сроки.
Ссылка на архив живёт 30 дней с момента оплаты. После этого удаляем безвозвратно. Лекала считаются коммерческой тайной: не передаются третьим лицам и не используются для обучения моделей.
Перетяни фото в область или запусти пример. Полминуты — и в руках готовые DXF, PDF и PLT.
В редакторе можно рассмотреть крупно, поправить точки и насечки, скачать DXF, PDF и PLT. Скачивание своих файлов — 10 BYN за лекало.
